Kada je u pitanju svijet mašinstva i industrijske primjene, kuglični ležajevi s dubokim žljebovima igraju ključnu ulogu. Kao pouzdani dobavljač kugličnih ležajeva s dubokim žljebovima, razumijem važnost preciznog izračunavanja dinamičkog opterećenja ovih ležajeva. Ova metrika je ključna jer određuje sposobnost ležaja da izdrži opterećenja tokom određenog životnog vijeka, osiguravajući optimalne performanse i pouzdanost u različitim mašinama.
Razumijevanje osnova dinamičke ocjene opterećenja
Ocjena dinamičkog opterećenja kugličnog ležaja s dubokim žljebovima definira se kao konstantno radijalno opterećenje koje grupa naizgled identičnih ležajeva može izdržati u osnovnom nazivnom vijeku od milion okretaja sa 90% vjerovatnoćom preživljavanja. Jednostavnije rečeno, predstavlja maksimalno opterećenje koje ležaj može podnijeti uz održavanje očekivanog vijeka trajanja. Ova ocjena se obično označava simbolom C i mjeri se u njutnima (N) ili kilonnjutonima (kN).
Na ocjenu dinamičkog opterećenja utječe nekoliko faktora, uključujući dizajn ležaja, materijal i proces proizvodnje. Na primjer, ležajevi s većim promjerom kuglica i više kuglica općenito imaju veće ocjene dinamičkog opterećenja. Osim toga, kvalitet čelika ležaja i preciznost procesa proizvodnje mogu značajno utjecati na nosivost ležaja.
Faktori koji utječu na ocjenu dinamičkog opterećenja
- Dimenzije ležaja:Veličina ležaja, uključujući promjer provrta, vanjski promjer i širinu, igra ključnu ulogu u određivanju njegovog dinamičkog opterećenja. Veći ležajevi obično imaju veću nosivost zbog veće površine kontakta i veće zapremine materijala.
- Veličina i količina lopte:Veličina i broj kuglica u ležaju također utječu na njegovu ocjenu dinamičkog opterećenja. Ležajevi s većim kuglicama mogu ravnomjernije rasporediti opterećenje, što rezultira većom nosivošću. Slično tome, ležajevi s više kuglica mogu podnijeti veća opterećenja jer pružaju više dodirnih točaka između unutrašnjih i vanjskih prstenova.
- Geometrija trkačke staze:Oblik i završna obrada staza ležaja mogu značajno utjecati na njegovu dinamičku ocjenu opterećenja. Glatke i dobro obrađene staze klizanja smanjuju trenje i habanje, omogućavajući ležaju da izdrži veća opterećenja. Dodatno, zakrivljenost staza utječe na raspodjelu kontaktnog naprezanja, što zauzvrat utječe na nosivost ležaja.
- Svojstva materijala:Kvalitet čelika ležaja i korišteni proces toplinske obrade mogu imati dubok utjecaj na dinamičko opterećenje ležaja. Visokokvalitetni čelici za ležajeve odlične tvrdoće, žilavosti i otpornosti na zamor mogu izdržati veća opterećenja i pružiti duži vijek trajanja.
Izračunavanje ocjene dinamičkog opterećenja
Proračun dinamičkog opterećenja kugličnog ležaja s dubokim žljebovima uključuje složen skup jednadžbi i razmatranja. Metoda koja se najčešće koristi temelji se na standardu ISO 281, koji pruža sveobuhvatan skup formula za određivanje dinamičkog opterećenja različitih tipova ležajeva.
Osnovna formula za izračunavanje dinamičkog opterećenja kugličnog ležaja je sljedeća:
[ C = f_c \ puta i^{0,7} \ puta Z^{2/3} \ puta D^ {1,8} ]
gdje:
- (C) je dinamičko opterećenje u Njutnima (N)
- (f_c) je osnovni faktor dinamičkog opterećenja, koji ovisi o vrsti ležaja i geometriji
- (i) je broj redova loptica
- (Z) je broj loptica po redu
- (D) je prečnik lopte u milimetrima (mm)
Osim osnovne formule, standard ISO 281 uzima u obzir i druge faktore kao što su unutrašnji zazor ležaja, uslovi podmazivanja i radna temperatura. Ovi faktori mogu imati značajan uticaj na dinamičko opterećenje ležaja i moraju se pažljivo razmotriti tokom procesa proračuna.
Praktični primjeri
Pogledajmo nekoliko praktičnih primjera kako bismo ilustrirali kako izračunati ocjenu dinamičkog opterećenja kugličnih ležajeva s dubokim žljebovima.
Primjer 1: Lange radijalni kuglični ležaj F6800ZZ
ZaLange proizvođač radijalnih kugličnih ležajeva F6800ZZ, pretpostavimo sljedeće parametre:
- ( f_c = 10 ) (na osnovu tipa ležaja i geometrije)
- ( i = 1 ) (jedan red loptica)
- ( Z = 8 ) (broj loptica po redu)
- (D = 3) mm (promjer kuglice)
Koristeći formulu ( C = f_c \ puta i^{0,7} \ puta Z^{2/3} \ puta D^ {1,8} ), možemo izračunati ocjenu dinamičkog opterećenja na sljedeći način:
[ C = 10 \ puta 1^{0,7} \ puta 8^{2/3} \ puta 3^ {1,8} ]
[ C = 10 \ puta 1 \ puta 4 \ puta 13,97 ]
[ C = 558.8 \text{ N} ]

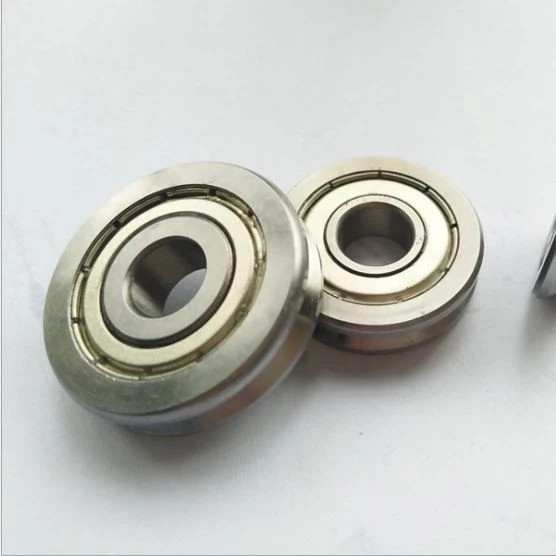

Primjer 2: 6x21x6mm A603ZZ kuglični ležaj za ispravljanje valjkastih žljebova
Za6x21x6mm A603ZZ Valjkasti kuglični ležaj za ispravljanje, pretpostavimo sljedeće parametre:
- ( f_c = 12 ) (na osnovu tipa ležaja i geometrije)
- ( i = 1 ) (jedan red loptica)
- ( Z = 10 ) (broj loptica po redu)
- (D = 2,5) mm (promjer kuglice)
Koristeći formulu ( C = f_c \ puta i^{0,7} \ puta Z^{2/3} \ puta D^ {1,8} ), možemo izračunati ocjenu dinamičkog opterećenja na sljedeći način:
[ C = 12 \ puta 1^{0,7} \ puta 10^{2/3} \ puta 2,5^ {1,8} ]
[ C = 12 \ puta 1 \ puta 4,64 \ puta 8,31 ]
[ C = 462.7 \text{ N} ]
Primjer 3: 6409-RZ C3 kuglični ležajevi s dubokim žljebovima
Za6409-RZ C3 kuglični ležajevi s dubokim žljebovima, pretpostavimo sljedeće parametre:
- ( f_c = 15 ) (na osnovu tipa ležaja i geometrije)
- ( i = 1 ) (jedan red loptica)
- ( Z = 12 ) (broj loptica po redu)
- (D = 8) mm (promjer kuglice)
Koristeći formulu ( C = f_c \ puta i^{0,7} \ puta Z^{2/3} \ puta D^ {1,8} ), možemo izračunati ocjenu dinamičkog opterećenja na sljedeći način:
[ C = 15 \ puta 1^{0,7} \ puta 12^{2/3} \ puta 8^ {1,8} ]
[ C = 15 \ puta 1 \ puta 5,24 \ puta 63,49 ]
[ C = 4997.5 \text{ N} ]
Važnost tačne kalkulacije
Precizno izračunavanje dinamičkog opterećenja kugličnog ležaja sa dubokim žljebovima je ključno za osiguravanje pravilnog odabira i primjene ležaja. Korištenje ležaja s preniskim dinamičkim opterećenjem može dovesti do prijevremenog kvara, povećanog vremena zastoja i većih troškova održavanja. S druge strane, korištenje ležaja sa previsokim dinamičkim opterećenjem može dovesti do nepotrebnih troškova i manje efikasnog dizajna.
Razumijevanjem faktora koji utiču na dinamičko opterećenje i korištenjem odgovarajućih metoda proračuna, inženjeri i dizajneri mogu odabrati pravi ležaj za svoju specifičnu primjenu, osiguravajući optimalne performanse i pouzdanost.
Zaključak
Proračun dinamičkog opterećenja kugličnog ležaja s dubokim žljebovima je složen, ali bitan proces koji zahtijeva temeljno razumijevanje dizajna, materijala i radnih uvjeta ležaja. Kao dobavljač kugličnih ležajeva s dubokim žljebovima, posvećen sam pružanju visokokvalitetnih ležajeva koji zadovoljavaju ili premašuju industrijske standarde. Preciznim proračunom dinamičkog opterećenja naših ležajeva, možemo osigurati da naši kupci dobiju najbolje moguće proizvode za svoju primjenu.
Ako su vam potrebni kuglični ležajevi sa dubokim žljebovima ili imate bilo kakva pitanja o proračunu dinamičkog opterećenja, slobodno nas kontaktirajte za više informacija i raspravu o vašim specifičnim zahtjevima. Naš tim stručnjaka uvijek je spreman pomoći vam u odabiru pravog ležaja za vašu primjenu i osiguravanju njegove optimalne performanse.
Reference
- ISO 281:2007, Kotrljajni ležajevi - Dinamičke ocjene opterećenja i nazivni vijek
- Harris, TA, i Kotzalas, MN (2007). Analiza kotrljajućeg ležaja (5. izdanje). Wiley.
